MPM

Artikel 3.BMT200-1.OP40 und 3.BMT200-2.OP40

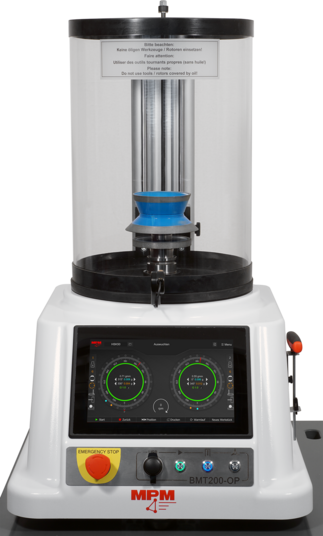

Stand alone Auswuchtstation BMT200.OP

Keine Software-Installation erforderlich. Für Werkzeugaufnahmen bis HSK63 / SK40 / PSC 5

  • Höchste Auswuchtgenauigkeit zum günstigsten Preis
  • Einfachste Bedienung für Jedermann
  • Kleinste (< 0,1 Gramm) Unwuchten detektierbar
  • Für Werkzeugaufnahmen bis HSK63 / SK40 / PSC 5
  • Höchste Präzision (< 0,5gmm)
  • Bedienkomfort verbessert > 90%
  • Für 1-+ 2-Ebenen Auswuchten
  • Auswuchtmethoden: Gramm, Grad, Spreizwinkel, Festort, Bohren radial + axial, Fräsen
  • Anzeige: gmm, Gramm, Gütestufe
  • Werkstückgewicht bis max.: 10kg, Werkstück-Ø bis ca. 270mm
  • Werkstück-Länge bis ca. 400mm
  • Sofort nutzbar
  • Prüf-Protokoll auf Knopfdruck
  • Gewicht nur ca. 50kg
  • HDMI-Ausgang zur zusätzlichen Visualisierung
    an einem externen Monitor, nur bei 3.BMT200-1(2).OP40.HDMI

Pluspunkte zur profitablen und erfolgreichen Bedienung

  • Gestaltung der eigenen Benutzeroberfläche, z.B. für Maschinenhersteller.
    Source Code für die kundenspezifische Benutzeroberfläche wird mitgeliefert.
  • Flexible Wahl des Betriebssystems, z.B.: Linux, Windows ab Version 8.
  • Über Netzwerk (CAN-Bus-Raspberry-Netzwerk) zugänglich.
  • Mehrfach-Messungen beim Einrichten und Auswuchten möglich.
  • Der Wechselfehler beim Spannen wird durch mehrfaches Messen gemittelt.
  • Dies hilft bei mangelhaften Aufnahmen bzw. Spannvorrichtungen.
  • Auswahl der Abfragen
    - vor dem Auswuchten: Serien-#, Auftrags-#, Prüfer
    - nach dem Auswuchten: Bemerkung und wie das Ergebnis vorher/nachher gespeichert, bzw. gedruckt werden soll.
  • Datenablage im CSV-Format zur weiteren Datenverarbeitung.
  • Übersichtliche Formatierungen und Zuordnung von Dimensionen, Farben und Texten.
  • Netzwerk, USB sowie HDMI-Anschluss für externen Bildschirm.
  • Virtuelles Keyboard für Touch-Bildschirme.

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.BMT200-1.OP40 1062984A Auswuchtstation für 1-Ebene
3.BMT200-1.OP40.HDMI 1067988A Auswuchtstation für 1-Ebene mit HDMI-Ausgang
3.BMT200-2.OP40 1063122A Auswuchtstation für 1 + 2-Ebenen
3.BMT200-2.OP40.HDMI 1067991A Auswuchtstation für 1 + 2-Ebenen mit HDMI-Ausgang

Technische Details

Technische Daten
Netzanschluss 115/230V, 50-60Hz
Leistungsaufnahme ca. 140W
Drehzahlbereich 500...2000-1 ±1min-1
Bedienung Quick Start Tastenfeld
Messgenauigkeit ca. 0,5gmm/kg
Spindelaufnahme Ø 50mm
Gewichtsbereich ca. 10kg
Maße BxHxT ca. 460x790x590mm
Gewicht ca. 45kg
Temperatur (Betrieb): 0°C...+50°C
Temperatur (Lagerung): -10°C...+60°C
Luftfeuchtigkeit: 20%...50% rel. Feuchte
Betriebsdruck min. 6 bar max. 8 bar
Schnittstellen 2x USB, 1x RJ45 (LAN), 1x HDMI (nur bei 3.BMT200-1(2).OP40.HDMI)

Maßzeichnungen

Produktvideo

ZubehörBeschreibungArtikel
Spannadapter SK/BT 3.AD.P.SK/BTxxzum Produkt
Spannadapter HSK 3.AD.P.HSKxxzum Produkt
Spannadapter für Polygon-Kegel-Schaft 3.AD.P.PSCzum Produkt
Spannadapter für Spannzangen 3.AD.P.SZzum Produkt
Spannadapter für Spreizhülsen 3.AD.P.SHzum Produkt
Auswucht-Arbeitsplatz 3.BDzum Produkt
Sonderschutzhauben 3.SSHzum Produkt
Präzisions-Taschenwaagen 3.CMzum Produkt
Wuchtschraubenset M6, speziell für Werkzeughalter 3.0.WGS07zum Produkt
Gewindestiftsätze 3.0.WGSzum Produkt
Schwingungsfühler für BMT-Station 3.PU.M1zum Produkt
Linienlaser 3.LP.04zum Produkt
Testmassen zum Einrichten / Kalibrieren 3.TGzum Produkt
Wuchtkitt 3.0.WK02zum Produkt
